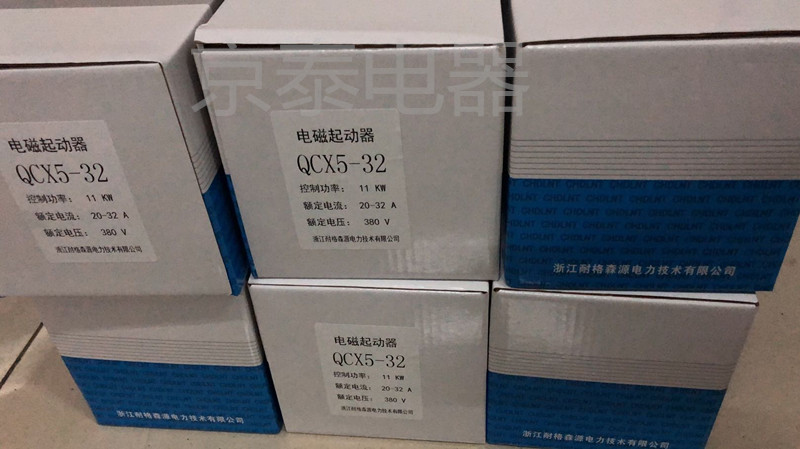

耐格森源 QCX5-32A 11KW

93.60 优惠前93.60 1件起批

分类

规格

一、产品概述

QCX5系列磁力启动器(以下简称启动器)适用于交流50Hz(或60Hz)额定绝缘电压

为660V,在AC3使用类别下，额定工作电压为380V，额定工作电流至95A的三相鼠笼

型电动机的启动、停止之用，并对电动机的平衡过载和断相进行保护。

二、型号含义

常见型号:QCX5-09 QCX5-12 QCX5-16 QCX5-20 QCX5-22 QCX5-21 QCX5-30

QCX5-40

三、使用条件

1.海拔高度不超过2000米；

2.周围环境温度：不超过-5～40℃，24小时平均值不得超过35℃；

3.空气相对湿度：在40℃时不超过50%，在较低温度下允许有较大的相对湿度；

4.大气条件：不应有尘埃、烟灰和有害气体以及蒸气或含盐物污染；

5.与垂直面的倾斜不得超过5度。

四、主要技术参数

4.1 额定绝缘电压：660V

4.2 额定工作电压220V,380V,660V。

4.3 额定工作电压和热继电器元件额定电流及可控三相电动机的最大功率见表1

4.4 过载保护装置各相负载平衡时的动作特性见表2

4.5 过载保护装置各相负载不平衡时的动作特性见表3

4.6 机械寿命和电气寿命：起动器机械寿命100万次

e94c2a397c5e39a20a238a298ad5c69
